Manometre Nedir?

Manometre, kapalı sistemlerdeki gaz veya sıvı basıncını ölçen ve görsel olarak gösteren bir ölçüm aletidir. Isıtma, soğutma, su tesisatı ve endüstriyel sistemlerde sistem basıncının izlenmesini ve güvenli çalışma aralığında tutulmasını sağlar.

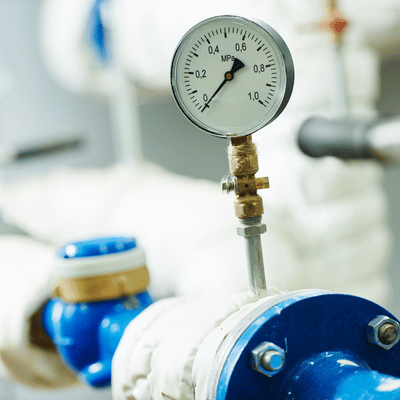

Manometre Ne İşe Yarar?

Manometre; boru hatları, kazanlar, kompresörler, genleşme tankları ve benzeri sistemlerdeki basıncı sürekli olarak gösteren mekanik veya dijital bir ölçüm aracıdır. İsmini Yunanca “mano” (seyrek, nadir) ve “metre” (ölçmek) köklerinden alır.

Isıtma tesisatlarında manometre, sistemin tasarım basıncı dahilinde çalışıp çalışmadığını anlık olarak gösterir. Basıncın izin verilen değerin altına düşmesi su kaybına ya da sistem havası yapmasına işaret ederken, aşırı basınç emniyet ventilinin devreye girmesine veya boru hasarına yol açabilir. Bu nedenle manometre, hem sistem sağlığının hem de kullanıcı güvenliğinin birincil göstergesidir.

Manometre Nasıl Çalışır?

En yaygın tip olan Bourdon tüplü manometrelerde çalışma prensibi şöyledir:

1. Basınçlı akışkan girişi: Sistem sıvısı veya gazı, manometrenin alt bağlantı noktasından içeri girer.
2. Bourdon tüpünün şekil değiştirmesi: C veya spiral biçimindeki içi boş metal tüp, artan basınçla birlikte açılır.
3. Mekanik iletim: Tüpün hareketi, dişli ve kol mekanizması aracılığıyla kadran iğnesine iletilir.
4. Gösterim: İğne kadran üzerindeki basınç değerini bar veya PSI cinsinden gösterir.

Manometre Türleri

Bourdon Tüplü Manometre

En klasik ve yaygın türdür. C, spiral veya burulmuş boru şeklindeki elastik metal eleman, basıncı mekanik harekete çevirir. Dayanıklı, ucuz ve bakım gerektirmez; konut ve ticari ısıtma sistemlerinde standart tercih.

Diyafram Manometre

Bourdon tüpü yerine esnek bir membran (diyafram) kullanılır. Viskoz, aşındırıcı veya kristalleşebilen akışkanlar için idealdir; gıda, ilaç ve kimya sektöründe tercih edilir.

Diferansiyel Manometre

İki farklı noktadaki basınç farkını ölçer. Filtre kirliliği takibi, pompa performans kontrolü ve akış ölçümünde kullanılır.

Dijital (Elektronik) Manometre

Basınç sensörü ve dijital ekrandan oluşur. Yüksek hassasiyet, veri kaydı ve alarm çıkışı özellikleriyle enerji yönetim sistemlerine entegre edilebilir. Ticari ve endüstriyel tesisatlarda giderek yaygınlaşmaktadır.

Isıtma ve Tesisat Sistemlerinde Kullanım Alanları

Manometre Değerleri Nasıl Okunur?

Konut tipi ısıtma sistemlerinde manometre genellikle bar cinsinden göstergeli gelir. Kadran üzerinde üç kritik bölge bulunur:

• 0-0,5 bar (Kırmızı alt bölge): Sistem basıncı çok düşük. Su kaybı veya hava sızıntısı olabilir; sisteme su ilave edilmeli.
• 1-2 bar (Yeşil bölge): Normal çalışma basıncı. Sistemin soğukken 1-1,5 bar, sıcakken 1,5-2 bar göstermesi beklenir.
• 2,5 bar ve üzeri (Kırmızı üst bölge): Aşırı basınç. Genleşme tankı arızası veya sisteme fazla su verilmiş olabilir; emniyet ventili devreye girmiş olabilir.

Doğru Manometre Nasıl Seçilir?

Manometre seçiminde göz önünde bulundurulması gereken başlıca kriterler şunlardır:

• Ölçüm aralığı (bar/PSI): Sistemin maksimum çalışma basıncının en az 1,5 katına kadar ölçüm yapabilen model seçilmelidir.
• Kadran çapı: Kolay okunabilirlik için ısıtma tesisatlarında en az 63 mm çaplı kadran önerilir.
• Bağlantı tipi ve çapı: Alt bağlantı (merkezi veya arka) ve dişli çap (1/4″, 1/2″ vb.) mevcut tesisat uyumlu olmalıdır.
• Gövde malzemesi: Korozif ortamlar için paslanmaz çelik gövde; standart ısıtma uygulamaları için nikelajlı pirinç tercih edilir.
• IP koruma sınıfı: Açık alanlarda veya nemli mekânlarda kullanılacaksa IP54 ve üzeri koruma sınıfı aranmalıdır.
• Gliserinli (yağlı) tip: Titreşimli uygulamalarda kadran içi gliserin doldurma, iğnenin salınımını önler ve ömrü uzatır.

Manometre Bakımı ve Kalibrasyon

Mekanik manometreler zamanla sürüklenme (drift) gösterebilir; yani gerçek basınçtan farklı değer okuyabilirler. Endüstriyel ve kritik uygulamalarda yılda en az bir kez kalibrasyonu önerilir. Konut tipi tesisatlarda ise şüpheli okuma durumunda referans bir manometreyle karşılaştırma yapılabilir.

Gliserinli manometrelerde sıvı bulanıklaşması veya renklenme, manometrenin değiştirilmesi gerektiğine işaret eder. Kadran camında kırık, iğnede takılma veya sıfır noktasında kayma da değişim gerektiren belirtiler arasındadır.

Manometre ile İlgili Sıkça Sorulan Sorular

Isıtma Sisteminde Manometre Kaç Bar Göstermeli?

Kazan çalışmıyorken manometrenin 1-1,5 bar göstermesi normaldir. Sistem ısındığında genleşmeyle birlikte basınç 1,5-2 bara çıkar. 0,5 barın altı veya 2,5 barın üzeri anormal kabul edilir.

Manometre Sıfır Gösteriyorsa Ne Yapmalıyım?

Sistem basıncı tamamen düşmüş demektir. Önce dolum vanasından suyu yavaşça sisteme verin, basıncı 1-1,5 bara getirin. Kısa sürede tekrar düşüyorsa sistemde sızıntı var olabilir; yetkili servis çağırmanız önerilir.

Manometre ile Basınç Şalteri Arasındaki Fark Nedir?

Manometre basıncı görsel olarak gösteren pasif bir ölçüm aletidir; herhangi bir müdahalede bulunmaz. Basınç şalteri (presostat) ise belirli bir basınç eşiğinde elektrik devresi açıp kapayan aktif bir kontrol elemanıdır. İkisi birbirini tamamlar, birbirinin yerine geçmez.

Manometre Ne Kadar Sürede Bir Değiştirilmeli?

Standart konut tesisatlarında manometre ömrü 10-15 yıldır ancak yanlış okuma, iğne takılması, cam kırığı veya gliserin bulanıklığı gibi belirtiler erken değişim gerektirir. Endüstriyel uygulamalarda yıllık kalibrasyon ve gerekirse 5 yılda bir değişim önerilir.
